C3R 4G
Rastreador GPS ultracompacto 4G con batería integrada opcional, configuración por SMS (protocolo gt06) y reporte a Cotrack, la plataforma de rastreo de Conecty.
Especificaciones técnicas
| Parámetro | Configuración recomendada |
|---|---|
| Fabricante | Cotrack |
| Modelo | C3R 4G (C3R) |
| SKU | TRACKC3R |
| Red móvil | 4G LTE (LTE-FDD B1/B2/B3/B4/B5/B7/B8/B28/B66) + GSM/EDGE 850/900/1800/1900 MHz |
| Protocolo servidor | gt06 (TCP) — confirmado operativamente para este SKU |
| Servidor de ingesta | tracker.conecty.io |
| Puerto servidor | 5023 |
| APN | eapn1.net (SIM Conecty; confirmá con soporte Conecty si tu SIM es de otro carrier) |
| Identificador en plataforma | IMEI del dispositivo (uniqueId en la plataforma) |
| Alimentación | 5 V DC (cable de carga incluido); consumo medio ~38 mA activo, ~3 mA en reposo |
| Batería interna (opcional) | 1500 / 3000 / 6000 mAh (3,7 V) según variante |
| Dimensiones | 47 × 27 × 3 mm |
| Precisión GPS | < 5 m (condiciones normales) — GPS + BeiDou |
| SIM | Micro-SIM o SIM estándar según lote (verificar ranura del equipo) |
| Módulo celular | SIMCOM7670SA |
Solo Cotrack
No uses apps ni portales de terceros para ver el mapa. Configurá el servidor hacia Cotrack y verificá posiciones en Cotrack.
Señales LED
El equipo tiene indicadores LED en el frente. En condiciones OK tras encendido al aire libre (~1–3 min): amarillo y azul en Fija; rojo según estado de carga.
| LED o indicador | Función | Patrón | Significado | Cuándo revisar |
|---|---|---|---|---|
| Amarillo | Señal celular (GSM/LTE) | Parpadeo lento | Inicialización GSM | Persiste varios minutos → SIM, APN, cobertura |
| Amarillo | Señal celular (GSM/LTE) | Parpadeo rápido | Error de lectura de tarjeta SIM | Revisar orientación y contacto de la SIM |
| Amarillo | Señal celular (GSM/LTE) | Fija | GPRS/datos en línea | — |
| Amarillo | Señal celular (GSM/LTE) | Apagada | Reposo GSM o sin alimentación | Verificar carga y switch de encendido |
| Azul | Señal GPS | Parpadeo lento | Buscando satélites | Persiste >3 min al cielo abierto → orientación |
| Azul | Señal GPS | Parpadeo rápido | Fallo del chip GPS | Reiniciar (RESET#); si persiste, soporte |
| Azul | Señal GPS | Fija | Posición GPS obtenida | — |
| Azul | Señal GPS | Apagada | Reposo GPS o sin alimentación | — |
| Rojo | Carga de batería | Fija | Cargando | — |
| Rojo | Carga de batería | Apagada | Carga completa o sin cable de carga | — |
Señales de readiness (onboarding)
Durante el onboarding de un kit GPS, la plataforma valida típicamente:
- SIM activa con datos móviles
- Dispositivo provisionado en la plataforma
- Primera posición recibida
Patrón esperado en prueba al aire libre: amarillo y azul en Fija cuando GSM y GPS están OK.
Instalación

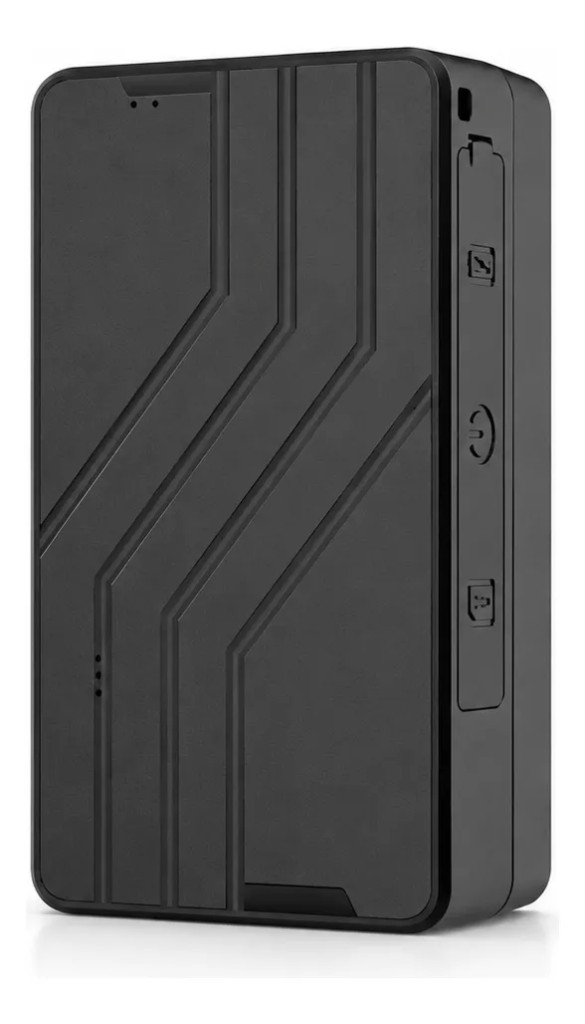

Vista del equipo
Tapa lateral (de arriba hacia abajo): ranura SIM, botón power, puerto USB de carga (5 V). Tres LEDs en el frente (ver § Señales LED).
1. SIM y alimentación
- Cortá la alimentación antes de insertar o retirar la SIM.
- Insertá la SIM con la esquina recortada hacia adentro y el chip hacia el puerto USB (orientación según ícono SIM en la tapa lateral).
- Activá el interruptor de encendido (ícono power en la tapa lateral).
- Conectá el cable de carga (5 V) o la fuente acordada para tu instalación.
- Colocá el equipo al aire libre unos 1–3 minutos: amarillo y azul deberían quedar en Fija cuando GSM y GPS están OK.
Solo Cotrack
No uses apps ni portales de terceros para ver el mapa. Configurá el servidor hacia Cotrack y verificá posiciones en Cotrack.
2. Ubicación recomendada (instalación oculta)
- Bajo el tablero o marco decorativo del parabrisas (material no metálico)
- Interior de puerta o pilar central
- Bajo asiento trasero o compartimento de batería en moto/eléctrico
Mantené la antena GPS orientada al cielo y alejada de fuentes de interferencia (radar de reversa, otros equipos RF).
3. Configuración por SMS — Nivel 1 (provisión y diagnóstico)
Enviá los comandos por SMS al número de la SIM instalada en el tracker (desde un celular autorizado si el equipo exige número centro).
Comandos SMS y protocolo gt06
Este modelo reporta con protocolo gt06; los comandos siguientes son los de la familia GT06/Cotrack usados operativamente para este SKU.
Servidor de ingesta (dominio + puerto TCP):
SERVER,1,tracker.conecty.io,5023,0#
APN:
APN,eapn1.net,,#
Consultas útiles:
| Acción | Comando SMS |
|---|---|
| Consultar servidor | SERVER# |
| Consultar APN | APN# |
| Consultar estado (IMEI, GSM, GPS) | STATUS# |
| Reiniciar dispositivo | RESET# |
| Restaurar fábrica (excepto IP/puerto/APN) | FORMAT |
Si el kit ya ejecutó aprovisionamiento en la plataforma, el alta del dispositivo puede estar automatizada; igualmente el tracker debe poder abrir sesión TCP a tracker.conecty.io:5023.
4. Verificación en la plataforma
- Ingresá a Cotrack con tu usuario.
- Abrí el dispositivo por IMEI.
- Confirmá estado online y al menos una posición en el mapa.
Solución de problemas
| Síntoma | Causa probable | Acción |
|---|---|---|
| No enciende / LEDs apagados | Sin carga o interruptor apagado | Conectar cable 5 V; verificar switch de encendido |
| Amarillo en parpadeo rápido | SIM mal instalada o no leída | Revisar orientación; cortar alimentación al cambiar SIM |
| Amarillo en parpadeo lento prolongado | Sin registro de red o APN incorrecto | Verificar plan de datos; enviar APN,eapn1.net,,# y RESET# |
| Azul en parpadeo lento prolongado | Sin fix GPS | Probar al aire libre 3–5 min; orientar antena al cielo |
| Azul en parpadeo rápido | Fallo GPS | RESET#; si persiste, contactar soporte |
| Plataforma muestra offline | GPRS inactivo, señal débil o servidor incorrecto | Verificar SERVER# → tracker.conecty.io:5023; probar zona con mejor señal |
| Posición incorrecta o sin mapa | Sin fix GPS o vehículo estático tras instalar | Circular unos minutos al aire libre |
| Señal débil en interior | Obstrucción RF (sótanos, edificios altos) | Reubicar o probar en exterior con buena cobertura |
Checklist rápido para soporte
- IMEI de
STATUS#coincide con el registrado en el kit - SIM activa con datos (APN Conecty; típico
eapn1.net) - Servidor
tracker.conecty.iopuerto5023 - Interruptor de encendido en ON
- Amarillo y azul en Fija tras prueba al aire libre
- Primera posición visible en la plataforma
Comandos SMS de configuración (referencia)
Tabla Nivel 2 — familia gt06 según guía técnica (PDF) y lista OEM EC33/J16 (55 ítems). Valores de provisión Conecty: tracker.conecty.io:5023, eapn1.net.
| Función | Comando SMS | Notas |
|---|---|---|
| Restaurar fábrica (excepto IP, puerto, APN) | FORMAT | Respuesta: FORMAT |
| Consultar APN | APN# | |
| Configurar APN | APN,<apn>,<usuario>,<clave># | Ej.: APN,eapn1.net,,# |
| Consultar servidor | SERVER# | |
| Configurar servidor (dominio) | SERVER,1,<host>,<puerto>,0# | Ej.: SERVER,1,tracker.conecty.io,5023,0# |
| Configurar servidor (IP) | SERVER,0,<ip>,<puerto>,0# | |
| Consultar ubicación (link mapa) | URL# | |
| Consultar estado | STATUS# | IMEI, batería, GSM, GPS, etc. |
| Consultar parámetros | PARAM# | |
| Reiniciar | RESET# | Respuesta: RESET OK |
| Consultar corte combustible | RELAY# | |
| Activar corte combustible | RELAY,1# | |
| Desactivar corte combustible | RELAY,0# | |
| Añadir número centro 1 | CENTER,A,<número># | SMS solo desde números autorizados |
| Eliminar número centro 1 | CENTER,D# | |
| Añadir número centro 2 | CENTER,A2,<número># | |
| Eliminar número centro 2 | CENTER,D2# | |
| Añadir número centro 3 | CENTER,A3,<número># | |
| Eliminar número centro 3 | CENTER,D3# | |
| Consultar números centro | CENTER# | |
| Añadir números SOS | SOS,A,<n1>,<n2>,<n3># | |
| Eliminar números SOS | SOS,D,<n1>,<n2>,<n3># | Ej. SOS,D,1# |
| Consultar números SOS | SOS# | |
| Habilitar respuesta automática a llamadas | 777# | |
| Deshabilitar respuesta automática | 888# | |
| Configurar función llamada entrante | SZCS#CALL_FUN=<A> | A=0 monitor; A=1 enlace Google |
| Consultar función llamada entrante | CXCS#CALL_FUN | |
| Intervalo heartbeat | HBT,<T1>,<T2># | T1 ACC ON; T2 ACC OFF |
| Consultar heartbeat | HBT# | |
| Intervalo envío GPS | TIMER,<T1>,<T2># | |
| Consultar intervalo GPS | TIMER# | |
| Activar alarma vibración | SENALM,ON,<M># | |
| Desactivar alarma vibración | SENALM,OFF# | |
| Consultar alarma vibración | SENALM# | |
| Activar alarma apagado | POWERALM,ON,<M>,<T1>,<T2># | |
| Desactivar alarma apagado | POWERALM,OFF# | |
| Consultar alarma apagado | POWERALM# | |
| Activar alarma batería baja | BATALM,ON,<M># | Relevante en uso con batería interna |
| Desactivar alarma batería baja | BATALM,OFF# | |
| Consultar alarma batería baja | BATALM# | |
| Activar alarma movimiento | MOVING,ON,<R>,<M># | |
| Desactivar alarma movimiento | MOVING,OFF# | |
| Consultar alarma movimiento | MOVING# | |
| Activar alarma exceso velocidad | SPEED,ON,<B>,<C>,<M># | |
| Desactivar alarma exceso velocidad | SPEED,OFF# | |
| Consultar alarma exceso velocidad | SPEED# | |
| Activar alarma ACC encendido | ACCALM,ON,<M># | |
| Desactivar alarma ACC encendido | ACCALM,OFF# | |
| Consultar alarma ACC encendido | ACCALM# | |
| Activar alarma ACC apagado | ACCOFFALM,ON,<M># | |
| Desactivar alarma ACC apagado | ACCOFFALM,OFF# | |
| Consultar alarma ACC apagado | ACCOFFALM# | |
| Consultar modo suspensión | CXCS#SLPDISCONNECT | |
| Configurar zona horaria SMS | GMT,<E o W>,<zona>,<minutos># | Ej. GMT,E,8,0# |
| Consultar zona horaria SMS | GMT# | |
| Sincronizar zona horaria GPRS con SMS | SZCS#GT06GPRSGMT=<0 o 1># | |
| Consultar zona horaria GPRS | CXCS#GT06GPRSGMT |
Guía técnica (PDF)
- Guía técnica (PDF) — LEDs, instalación y troubleshooting.
- Datasheet C3R (PDF) — especificaciones eléctricas y dimensiones.
