GT06E 4G
Rastreador GPS 4G cableado (plataforma OEM KS-199D), resistente al agua (IP67), configuración por SMS (dialecto KS199D / GT06) y reporte a Cotrack, la plataforma de rastreo de Conecty.
Especificaciones técnicas
| Parámetro | Configuración recomendada |
|---|---|
| Fabricante | Cotrack |
| Modelo comercial | GT06E 4G (GT06E) |
| Plataforma OEM | KS-199D |
| SKU | TRACKGT06E |
| Red móvil | 4G LTE (SIMCOM 7670; LTE-FDD B1/B2/B3/B4/B5/B7/B8/B28/B66; GSM B2/B3/B5/B8) |
| Protocolo servidor | gt06 (TCP) |
| Servidor de ingesta | tracker.conecty.io |
| Puerto servidor | 5023 |
| APN | eapn1.net (SIM Conecty; confirmá con soporte Conecty si tu SIM es de otro carrier) |
| Identificador en plataforma | IMEI del dispositivo (uniqueId en Cotrack) |
| Alimentación | 9–95 V DC |
| Consumo típico | ~40 mA @ 12 V (activo); < 10 mA en reposo |
| Batería interna | 140 mAh (3,7 V, opcional de fábrica) |
| Dimensiones / peso | 90,6 × 57 × 20 mm / ~68 g |
| Grado de protección | IP67 |
| Precisión GPS | < 10 m (1σ) |
| Módulo GPS | ZKMicro AT6558D (GPS + BDS) |
| Tipo de SIM | SIM estándar |
| Cableado | 3 hilos (sin corte remoto) o 4 hilos (con corte de combustible opcional) |
No uses apps ni portales de terceros para ver el mapa. Configurá el servidor hacia Cotrack y verificá posiciones en Cotrack. Ignorá las referencias del manual OEM a apps o plataformas del fabricante.
Señales LED
Indicadores rojo / amarillo / azul (según manual OEM KS-199D). En condiciones OK tras encendido al aire libre: amarillo y azul en Fija; rojo en Fija con alimentación presente.
| LED o indicador | Función | Patrón | Significado | Cuándo revisar |
|---|---|---|---|---|
| Rojo | Alimentación | Fija | Equipo encendido y operativo | Apagado → revisar cableado 9–95 V |
| Rojo | Alimentación | Apagada | Sin alimentación / apagado | Medir tensión y fusibles |
| Amarillo | Señal celular (GSM/LTE) | Parpadeo lento | Inicialización GSM / buscando red | Persiste >3 min → SIM, APN, cobertura |
| Amarillo | Señal celular (GSM/LTE) | Fija | Comunicación celular normal | — |
| Amarillo | Señal celular (GSM/LTE) | Apagada | Hibernación GSM o apagado | Normal en reposo prolongado; si no despierta → alimentación |
| Azul | Señal GPS | Parpadeo lento | Buscando satélites | Persiste >3 min al cielo abierto → orientación, obstrucciones |
| Azul | Señal GPS | Fija | Posición obtenida | — |
| Azul | Señal GPS | Apagada | Hibernación GPS | Normal en reposo; revisar si no fija al mover el vehículo |
Readiness (condiciones OK): con ACC y alimentación estables, amarillo y azul en Fija tras ~30 s–3 min al aire libre.
Instalación
Vista del equipo

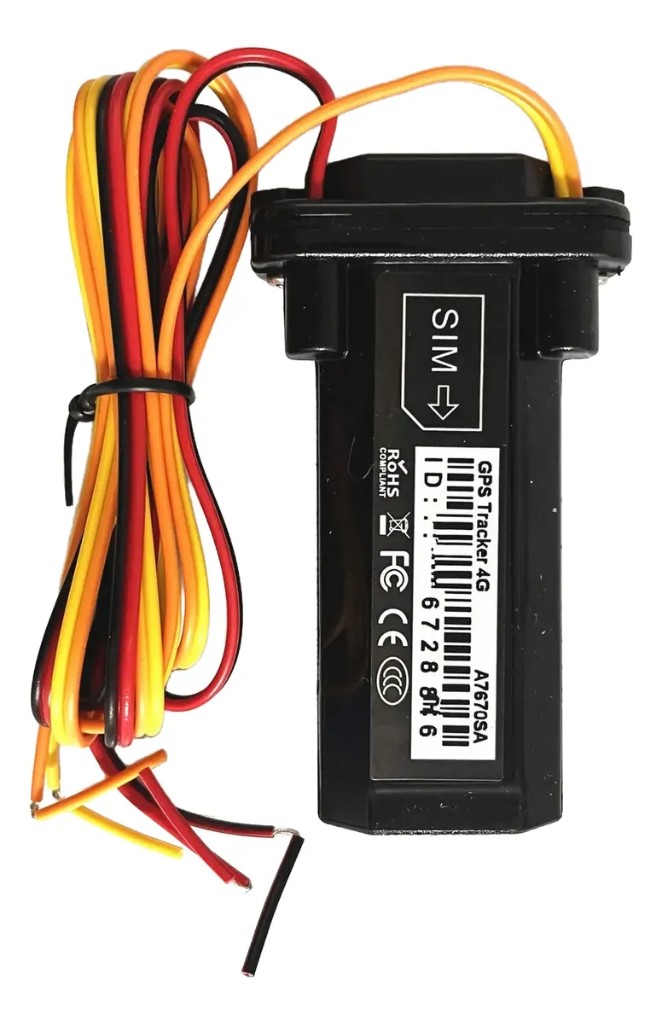

Variante 4 hilos (4G, con cable amarillo para relé de corte opcional):

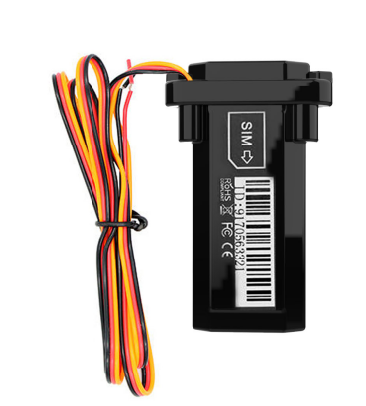

Variante 3 hilos (sin corte remoto):
Planos de instalación Conecty
Instalación básica (2 cables) — rastreo continuo en tiempo real; aislá los hilos sobrantes (naranja y amarillo):
Instalación con relé (ACC + corte de combustible) — contacto, relé cortacorriente en bomba:
La ilustración del equipo es referencial; la lógica de conexión aplica a GT06E 4G y al resto de GPS cableados Conecty. Pinout exacto de colores: guía técnica (PDF).
1. SIM y cableado
- Insertá la SIM estándar antes del cableado final.
- Cableá según el plano que corresponda a tu instalación:
- Rojo: positivo de alimentación (9–95 V DC).
- Negro: negativo / masa.
- Naranja (ACC): interruptor ACC del vehículo — necesario para defensa automática y alarmas de arranque ilegal (instalación con relé).
- Amarillo (4 hilos): corte de combustible al relé (opcional).
- Orientá la antena GPS hacia el cielo; evitá metal, película antisolante metálica o zonas sin señal.
- Encendé y probá al aire libre 1–3 min: amarillo y azul deberían quedar en Fija.
Con ACC encendido el equipo reporta cada ~20 s. Con ACC apagado, tras ~10 min en reposo entra en hibernación (solo heartbeat); una vibración reinicia el temporizador de reposo.
2. Configuración por SMS — Nivel 1 (provisión y diagnóstico)
Enviá los SMS al número de la SIM instalada en el tracker. El dialecto de este modelo (KS-199D) usa una clave SMS intermedia en varios comandos; en fábrica suele ser 123456 — si no responde, consultá con soporte Conecty.
Este SKU comparte plataforma KS-199D con protocolo gt06 en Cotrack. Los comandos de provisión siguen el formato del manual OEM, no el dialecto SERVER,1,… de otros modelos Cotrack.
Servidor de ingesta (host + puerto TCP):
IP tracker.conecty.io 5023
APN (sin usuario ni contraseña de carrier):
APN,123456,eapn1.net
Si el carrier exige usuario/contraseña APN:
APNUSER,123456,<usuario>
APNPASSWD,123456,<clave>
Consultas y recuperación:
| Acción | Comando SMS | Respuesta esperada |
|---|---|---|
| Consultar estado (versión, ID, IP) | CXZT | Información de versión, ID e IP |
| Consultar enlace de posición | G1234 | Enlace a mapa (Google) |
| Reiniciar dispositivo | CQ | CQ OK |
| Restaurar fábrica | FORMAT | FORMAT OK |
| Consultar / revisar IP y puerto | Enviar CXZT o reconfigurar con IP … | — |
3. Verificación en la plataforma
- Ingresá a Cotrack con tu usuario.
- Abrí el dispositivo por IMEI.
- Confirmá estado online y al menos una posición en el mapa.
Solución de problemas
| Síntoma | Causa probable | Acción |
|---|---|---|
| Señal celular débil | Zona con edificios altos, sótano o garaje | Probar en zona con buena cobertura al aire libre |
| Plataforma muestra “no activado” tras instalar | Alimentación incorrecta o SIM mal insertada | Verificar cableado principal; revisar orientación de la SIM |
| LED amarillo o azul sin fijar | Sin registro de red o sin fix GPS | Revisar APN (APN,123456,eapn1.net); probar al cielo abierto |
| SIM sin datos o sin saldo | Plan GPRS/LTE inactivo | Contactar soporte Conecty / carrier |
| IP o puerto incorrectos | Servidor mal configurado | Reenviar IP tracker.conecty.io 5023 y reiniciar con CQ |
| Mapa con ubicación incorrecta | Sin fix GPS o vehículo estático | Circular al aire libre; confirmar azul en Fija |
| Plataforma offline | Zona sin cobertura o SIM sin datos | Salir a zona con red; verificar saldo y APN |
| Corte de alimentación en mapa | Conexión de poder floja | Revisar cable rojo/negro y tensión 9–95 V |
| ACC no detectado | Línea naranja sin conectar | Cablear ACC si usás defensa o alarmas de arranque |
Checklist rápido para soporte
- IMEI de
CXZTcoincide con el registrado en el kit - SIM activa con datos (APN Conecty; típico
eapn1.net) - Servidor
tracker.conecty.iopuerto5023(comandoIP …) - Amarillo y azul en Fija tras prueba al aire libre
- Primera posición visible en Cotrack
Comandos SMS de configuración (referencia)
Tabla Nivel 2 — dialecto KS-199D según manual OEM KS-199D (2025-06). Reemplazá 123456 por la clave SMS del equipo si fue cambiada.
| Función | Comando SMS | Notas |
|---|---|---|
| Consultar estado terminal | CXZT | Versión, ID, IP |
| Consultar enlace lat/long | G1234 | Dirección en Google Maps |
| Reiniciar equipo | CQ | Respuesta: CQ OK |
| Restaurar fábrica | FORMAT | Respuesta: FORMAT OK |
| Configurar APN | APN,123456,<apn> | Ej. provisión: APN,123456,eapn1.net |
| Configurar usuario APN | APNUSER,123456,<usuario> | Solo si el carrier lo exige |
| Configurar contraseña APN | APNPASSWD,123456,<clave> | Solo si el carrier lo exige |
| Intervalo envío con ignición (ACC ON) | FREQ,123456,<segundos> | Ej. FREQ,123456,30 → FREQ SET OK |
| Intervalo envío en reposo (ACC OFF) | STATIC,123456,<segundos> | Ej. STATIC,123456,40 → STATIC SET OK |
| Configurar servidor IP/puerto | IP <host o IP> <puerto> | Ej. IP tracker.conecty.io 5023 → IP SET OK |
Guía técnica (PDF)
- Guía técnica (PDF) — manual OEM KS-199D (plataforma hardware GT06E 4G): cableado, LEDs, comandos SMS y troubleshooting.
